Assalamu’alaikum warrahmatullahi wabarakatuh

Kali ini saya akan memberikan sebuah tutorial konfigurasi Mail Server pada Cisco Paket Tracert…

Seperti yang kita ketahui bahwa pada sebuah jaringan komputer agar sebuah jaringan tersebut bekerja secara maksimal seperti yang diharapkan, maka dari itu akan selalu dibutuhkannya sebuah jaringan komputer yang sebagai client-server. Client-Server biasanya selalu ditujukuan agar setiap komputer dapat memberikan atau pun mengambil sebuah informasi dari yang satu ke yang lain. Agar lebih mempermudah dalam pengambilan ataupun pemberian sebuah informasi maka kita dapat menggunakan sebuah layanan email pada sebuah jaringan client-server. Nah disini saya akan memberikan tutorial dari awal hingga selesai mengenai Mail Server pada Cisco Paket Tracert.

oke langsung simak aja tutorialnya..

1. Pertama masuk dulu ke aplikasi Cisco Paket Tracertnya

2. Buat Skema terlebih dahulu seperti gambar dibawah ini.

3. Nah Selanjutnya sambungkan device-device tersebut dengan menggunakan kabel straight seperti gambar dibawah ini

3.1

3.2

3.3

Lakukan menghubungkan semua client pada switch seperti pada no 3.3

4. Setelah semuanya terhubung. klik server yang digunakan lalu lakukan setting dengan cara klik pada server -> pilih tab menu Desktop -> Pilih IP Configuration -> Masukan IP address nya seperti gambar dibawah ini

5. Lakukan hal yang sama pada PC client lakukan konfigurasi dengan cara klik pada PC -> pilih tab menu Desktop -> Pilih IP Configuration -> Masukan IP address nya seperti gambar dibawah ini

Lakukan settingan konfigurasi tersebut pada client yang lain, namun dengan IP address yang berbeda

PC1 = 192.168.2.11

PC2 = 192.168.2.12

PC3 = 192.168.2.13

6. Jika semua PC Client beserta server sudah di konfigurasi lakukan pengecekan Ping dari Server ke Client dengan cara klik server -> pilih tab Desktop -> pilih Command Prompt -> ketika dialihkan pada CMDnya ketikan “ ping (ip address) tujuan “ contoh “ ping 192.168.2.12 ”. Seperti gambar dibawah ini

7. Jika dari Server ke Client berhasil lakukan ping sebaliknya dari Client ke Server dengan cara “ klik pada PC client -> pilih tab Desktop -> pilih command Prompt -> ketika dialihkan ke CMD ketikan “ Ping (alamat ip server ) “ contoh “ ping 192.168.2.1 “. Seperti gambar dibawah ini.

8. Jika Sudah terhubung sekarang kita tinggal masuk ke langkah settingan konfigurasi Mail servernya.

Konfigurasi MAIL Server

9. Klik server -> pilih tab services -> Email -> lalu lakukan konfigurasinya seperti gambar dibawah ini

10. Sekarang lakukan konfigurasi layanannya pada client dengan cara “klik client PC1 -> pilih Desktop -> Email -> dan isikan datanya sesuai yang telah tadi dibuat. Seperti gambar dibawah ini.

11. Lakukan juga pada PC2 seperti gambar dibawah ini

12. Lakukan hal yang sama juga pada PC client yang lainnya namun dengan berbeda user akunnya seperti

PC1 = username = 111

Password = 111

PC2 = username = 222

Password = 222

Dan

PC3 = username = 333

Password = 333

13. Setelah selesai sekarang kita lakukan pengetesan mailnya untuk surat menyurat dari PC1 ke PC 2dan sebaliknya. Dengan cara seperti gambar dibawah ini.

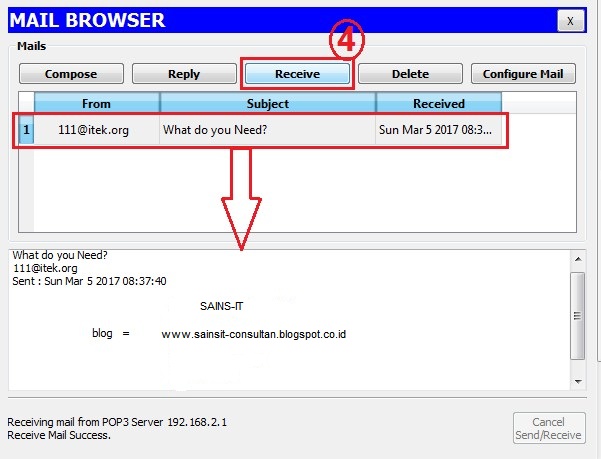

14. Setelah email dikirim lakukan pengecekan di PC2 dengan cara “ klik PC2 -> Desktop -> Email -> klik Receive. Nah jika email berhasil di kirim maka akan muncul email yang diterima dari PC lain. Seperti gambar dibawah ini.
